Beschreibung

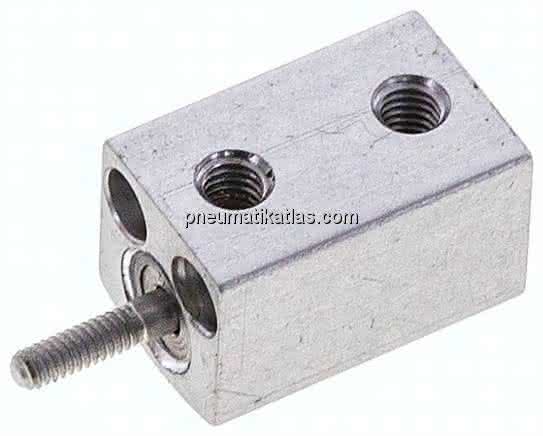

ADVC-4-5-A-P ADVC-4-5-A-P (188055) Kurzhubzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Kolben-Durchmesser
4 mm
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Hub
5,0 MM
Einbaulage
beliebig
Betriebsdruck
2 bis 8 BAR
Konstruktiver Aufbau
Kolben, Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Positionserkennung
ohne
Funktionsweise
doppeltwirkend
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss
M3
Bewegte Masse
0,25 G
Theoretische Kraft bei 6 bar, Rücklauf
5,7 N
Theoretische Kraft bei 6 bar, Vorlauf
7,5 N
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Umgebungstemperatur
-20 bis 80 GC
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoffhinweis
Kupfer- und PTFE-frei
Werkstoff Kolbenstange
Aluminium-Knetlegierung, eloxiert
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Werkstoff Dichtungen
HNBR, NBR
Produktgewicht
4,5 G, 0,0043 G
