Beschreibung

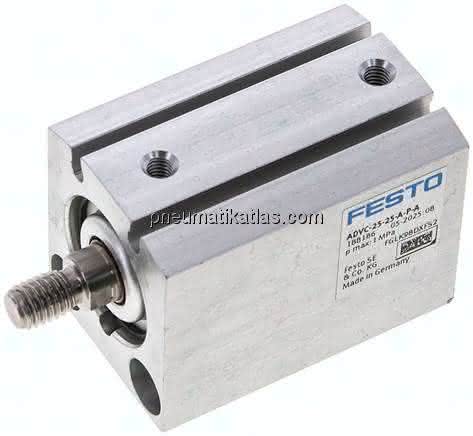

ADVC-25-25-A-P-A ADVC-25-25-A-P-A (188186) Kurzhubzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Hub
25,0 MM
Kolben-Durchmesser
25 mm
Konstruktiver Aufbau
Kolben, Kolbenstange
Betriebsdruck
1 bis 10 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Funktionsweise
doppeltwirkend
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-20 bis 80 GC
Werkstoffhinweis
Kupfer- und PTFE-frei
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Werkstoff Dichtungen
TPE-U(PU)
Theoretische Kraft bei 6 bar, Rücklauf
247,0 N
Theoretische Kraft bei 6 bar, Vorlauf
295,0 N
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Bewegte Masse
44,00 G
Werkstoff Kolbenstange
hochlegierter Stahl
Produktgewicht
255,0 G, 0,21 G
