Beschreibung

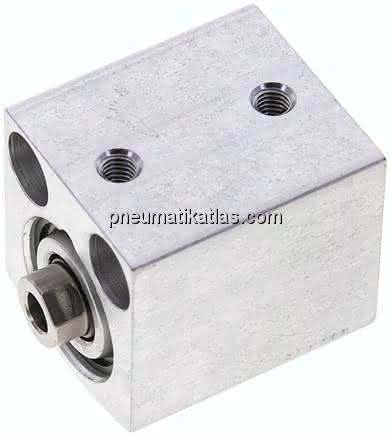

ADVC-20-15-I-P ADVC-20-15-I-P (188147) Kurzhubzylinder
Spezifikationen
Einbaulage
beliebig
Hub
15,0 MM
Kolben-Durchmesser
20 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Positionserkennung
ohne
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Theoretische Kraft bei 6 bar, Vorlauf
189,0 N
Pneumatischer Anschluss
M5
Theoretische Kraft bei 6 bar, Rücklauf
141,0 N
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Produktgewicht
0,1 KG
Betriebsdruck
1 bis 10 BAR
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Bewegte Masse
28,00 G
Umgebungstemperatur
-20 bis 80 GC
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoffhinweis
Kupfer- und PTFE-frei
Werkstoff Dichtungen
NBR, TPE-U(PU)
