Beschreibung

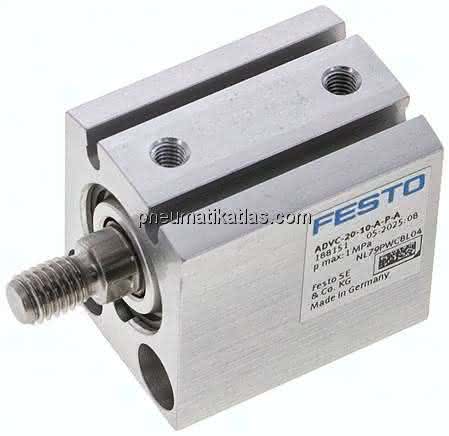

ADVC-20-10-A-P-A ADVC-20-10-A-P-A (188151) Kurzhubzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Hub
10,0 MM
Konstruktiver Aufbau
Kolben, Kolbenstange
Betriebsdruck
1 bis 10 BAR
Kolben-Durchmesser
20 mm
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur
-20 bis 80 GC
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Funktionsweise
doppeltwirkend
Produktgewicht
174,0 G, 0,135 G
Pneumatischer Anschluss
M5
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
Kupfer- und PTFE-frei
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 6 bar, Rücklauf
141,0 N
Theoretische Kraft bei 6 bar, Vorlauf
189,0 N
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Dichtungen
TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl
Bewegte Masse
29,00 G
