Beschreibung

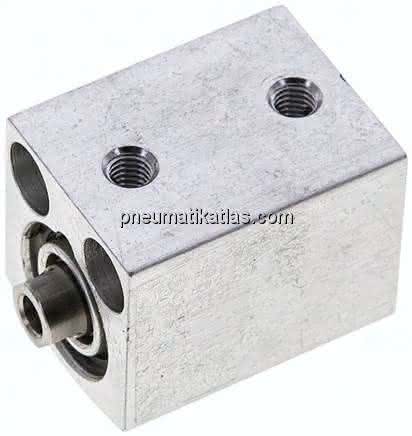

ADVC-16-15-I-P ADVC-16-15-I-P (188115) Kurzhubzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Hub
15,0 MM
Kolben-Durchmesser
16 mm
Konstruktiver Aufbau
Kolben, Kolbenstange
Betriebsdruck
1 bis 10 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Funktionsweise
doppeltwirkend
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Positionserkennung
ohne
Umgebungstemperatur
-20 bis 80 GC
Werkstoffhinweis
Kupfer- und PTFE-frei
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Werkstoff Dichtungen
NBR, TPE-U(PU)
Theoretische Kraft bei 6 bar, Rücklauf
90,0 N
Theoretische Kraft bei 6 bar, Vorlauf
121,0 N
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Bewegte Masse
15,00 G
Werkstoff Kolbenstange
hochlegierter Stahl
Produktgewicht
84,0 G, 0,055 G
