Beschreibung

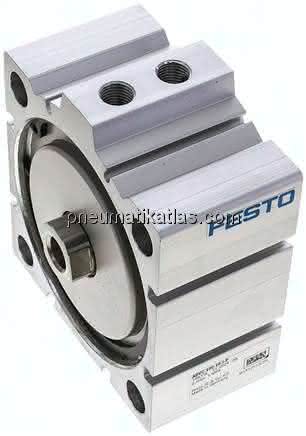

ADVC-100-10-I-P ADVC-100-10-I-P (188336) Kurzhubzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
1 bis 10 BAR
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Hub
10,0 MM
Umgebungstemperatur
-20 bis 80 GC
Kolben-Durchmesser
100 mm
Konstruktiver Aufbau
Kolben, Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Funktionsweise
doppeltwirkend
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Positionserkennung
ohne
Basierend auf Norm
ISO 6431, VDMA 24562, Lochbild
Werkstoffhinweis
Kupfer- und PTFE-frei
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Werkstoff Dichtungen
NBR, TPE-U(PU)
Theoretische Kraft bei 6 bar, Rücklauf
4.418,0 N
Theoretische Kraft bei 6 bar, Vorlauf
4.712,0 N
Pneumatischer Anschluss
G1/4
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Bewegte Masse
699,00 G
Werkstoff Kolbenstange
hochlegierter Stahl
Einbaulage
beliebig
Produktgewicht
2.390,0 G, 2 G
