Beschreibung

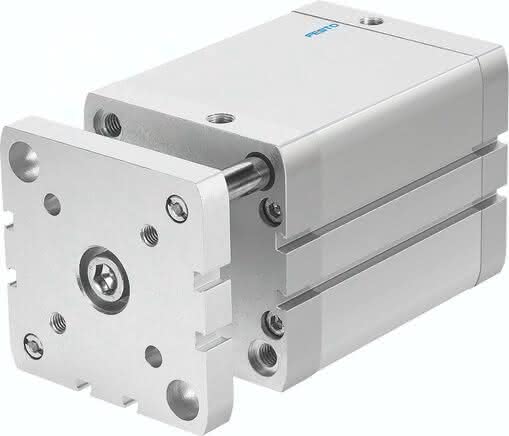

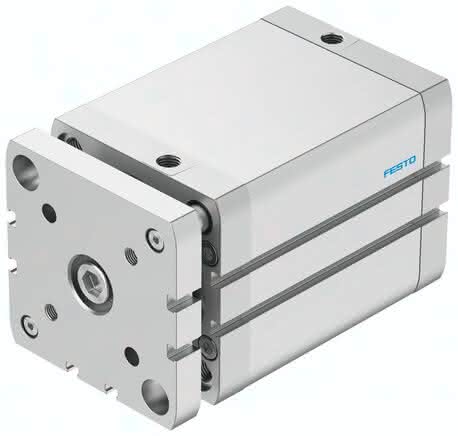

ADNGF-80-80-PPS-A ADNGF-80-80-PPS-A (574066) Kompaktzylinder
Spezifikationen
Hub
80 MM
Kolben- durchmesser
80 mm
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Betriebsdruck
1,4 bis 10 BAR
Pneumatischer Anschluss
G1/8
Theoretische Kraft bei 6 bar, Vorlauf
3.016 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Grundgewicht bei 0 mm Hub
1.678 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Zuschlag bewegte Masse pro 10 mm Hub
43 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
778 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
97 G
Werkstoff Kolbenstange
hochlegierter Stahl
Theoretische Kraft bei 6 bar, Rücklauf
2.827 N
Basierend auf Norm
ISO 21287
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Dämpfungslänge
7,5 MM
Umgebungstemperatur
-20 bis 80 GC
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Verdrehsicherung/Führung
Führungsstange mit Joch
Werkstoff Bundschrauben
Aluminium, eloxiert
LABS-Konformität
8,00 J
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoffhinweis
RoHS konform
Produktgewicht
2,2 KG
