Beschreibung

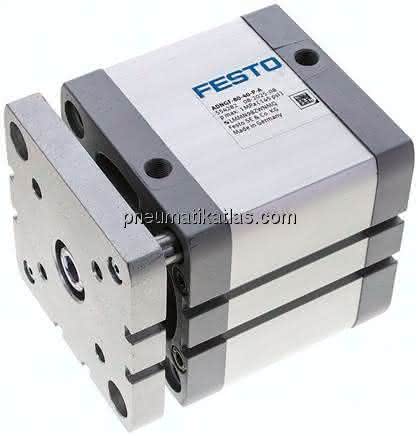

ADNGF-80-40-P-A ADNGF-80-40-P-A (554282) Kompaktzylinder
Spezifikationen
Kolben- durchmesser
80 mm
Basierend auf Norm
ISO 21287
Betriebsdruck
1 bis 10 BAR
Einbaulage
beliebig
Hub
40 MM
LABS-Konformität
1,80 J
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Verdrehsicherung/Führung
Führungsstange mit Joch
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Positionserkennung
für Näherungsschalter
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Umgebungstemperatur
-20 bis 80 GC
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Werkstoffhinweis
RoHS konform
Theoretische Kraft bei 6 bar, Rücklauf
2.827 N
Grundgewicht bei 0 mm Hub
1.678 G
Zuschlag bewegte Masse pro 10 mm Hub
43 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
778 G
Pneumatischer Anschluss
G1/8
Werkstoff Bundschrauben
Aluminium, eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Theoretische Kraft bei 6 bar, Vorlauf
3.016 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
97 G
Werkstoff Dichtungen
TPE-U(PUR)
Produktgewicht
1,8 KG
