Beschreibung

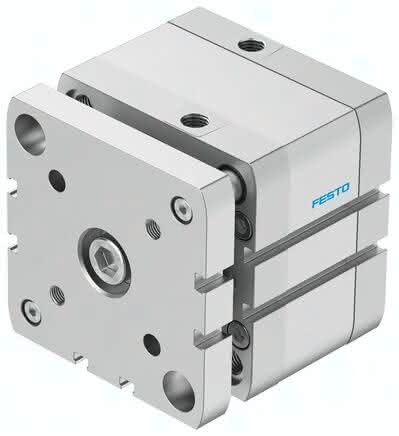

ADNGF-80-15-P-A ADNGF-80-15-P-A (554278) Kompaktzylinder
Spezifikationen
Hub
15 MM
Kolben- durchmesser
80 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
1 bis 10 BAR
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Funktionsweise
doppeltwirkend
Basierend auf Norm
ISO 21287
Pneumatischer Anschluss
G1/8
Umgebungstemperatur
-20 bis 80 GC
LABS-Konformität
1,80 J
Theoretische Kraft bei 6 bar, Vorlauf
3.016 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
97 G
Grundgewicht bei 0 mm Hub
1.678 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
778 G
Zuschlag bewegte Masse pro 10 mm Hub
43 G
Verdrehsicherung/Führung
Führungsstange mit Joch
Werkstoff Bundschrauben
Aluminium, eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Theoretische Kraft bei 6 bar, Rücklauf
2.827 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Werkstoffhinweis
RoHS konform
Werkstoff Dichtungen
TPE-U(PUR)
Produktgewicht
1,5 KG
