Festo

ADNGF-63-80-PPS-A

(574057) Kompaktzylinder


Ausgabe: 1 StückEAN: 4052568221805Artikelnummer: K1800498

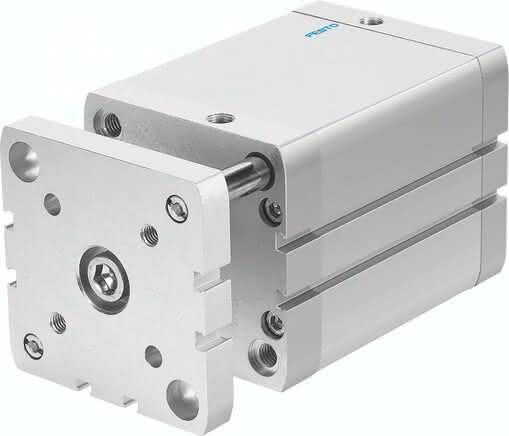

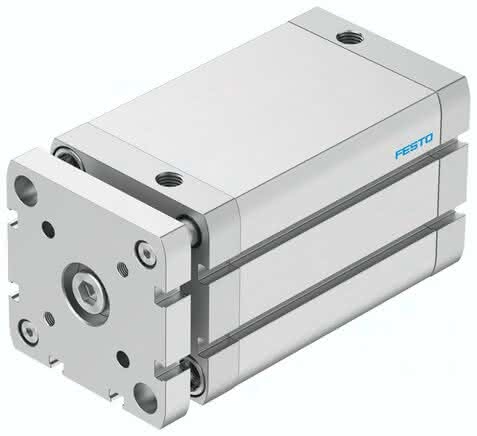

ADNGF-63-80-PPS-A (574057) Kompaktzylinder

Ausgabe:
1 STK


Beschreibung
ADNGF-63-80-PPS-A ADNGF-63-80-PPS-A (574057) Kompaktzylinder
Spezifikationen
Dämpfung

PPS: selbsteinstellende pneumatische Endlagendämpfung

Einbaulage

beliebig

Hub

80 MM

Kolben-Durchmesser

63 mm

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Betriebsdruck

1,4 bis 10 BAR

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Funktionsweise

doppeltwirkend

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Positionserkennung

für Näherungsschalter

Umgebungstemperatur

-20 bis 80 GC

Produktgewicht

1,5 KG

Verdrehsicherung/Führung

Führungsstange mit Joch

Basierend auf Norm

ISO 21287

Werkstoffhinweis

RoHS konform

Werkstoff Dichtungen

TPE-U(PUR)

Aufprallenergie in den Endlagen

4,80 J

Dämpfungslänge

7,0 MM

Theoretische Kraft bei 6 bar, Rücklauf

1.750 N

Theoretische Kraft bei 6 bar, Vorlauf

1.870 N

Zuschlag bewegte Masse pro 10 mm Hub

29 G

Pneumatischer Anschluss

G1/8

Werkstoff Deckel

Aluminium, eloxiert

Bewegte Masse bei 0 mm Hub

373 G

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Gewichtszuschlag pro 10 mm Hub

72 G

Grundgewicht bei 0 mm Hub

915 G
