Beschreibung

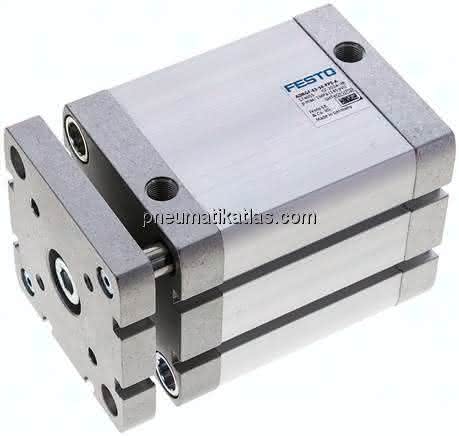

ADNGF-63-50-PPS-A ADNGF-63-50-PPS-A (574055) Kompaktzylinder
Spezifikationen
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
Hub
50 MM
Kolben-Durchmesser
63 mm
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Betriebsdruck
1,4 bis 10 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Funktionsweise
doppeltwirkend
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-20 bis 80 GC
Produktgewicht
1,3 KG
Verdrehsicherung/Führung
Führungsstange mit Joch
Basierend auf Norm
ISO 21287
Werkstoffhinweis
RoHS konform
Werkstoff Dichtungen
TPE-U(PUR)
Aufprallenergie in den Endlagen
4,80 J
Dämpfungslänge
7,0 MM
Theoretische Kraft bei 6 bar, Rücklauf
1.750 N
Theoretische Kraft bei 6 bar, Vorlauf
1.870 N
Zuschlag bewegte Masse pro 10 mm Hub
29 G
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium, eloxiert
Bewegte Masse bei 0 mm Hub
373 G
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Gewichtszuschlag pro 10 mm Hub
72 G
Grundgewicht bei 0 mm Hub
915 G
