Beschreibung

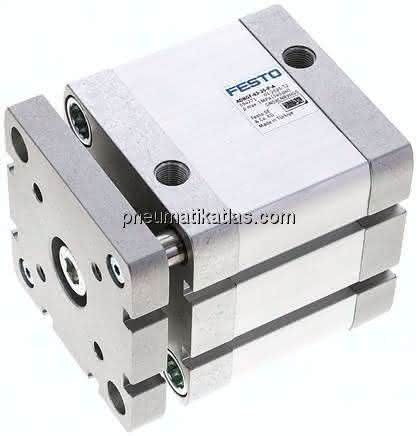

ADNGF-63-25-P-A ADNGF-63-25-P-A (554271) Kompaktzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Kolben-Durchmesser
63 mm
Hub
25 MM
Betriebsdruck
1 bis 10 BAR
Werkstoffhinweis
RoHS konform
Basierend auf Norm
ISO 21287
Verdrehsicherung/Führung
Führungsstange mit Joch
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-20 bis 80 GC
Aufprallenergie in den Endlagen
1,30 J
Theoretische Kraft bei 6 bar, Rücklauf
1.750 N
Theoretische Kraft bei 6 bar, Vorlauf
1.870 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse bei 0 mm Hub
373 G
Gewichtszuschlag pro 10 mm Hub
72 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Grundgewicht bei 0 mm Hub
915 G
Zuschlag bewegte Masse pro 10 mm Hub
29 G
Werkstoff Deckel
Aluminium, eloxiert
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Einbaulage
beliebig
Pneumatischer Anschluss
G1/8
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Produktgewicht
1,1 KG
