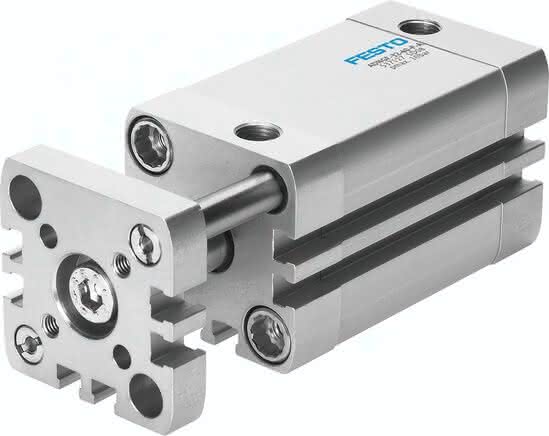

ADNGF-50-80-P-A

(554267) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568198923Artikelnummer: K1796981

ADNGF-50-80-P-A (554267) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADNGF-50-80-P-A ADNGF-50-80-P-A (554267) Kompaktzylinder

Spezifikationen

Kolben-Ø

50 mm

Basierend auf Norm

ISO 21287

Einbaulage

beliebig

Hub

80 MM

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Profilrohr

LABS-Konformität

VDMA24364-B1/B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Positionserkennung

für Näherungsschalter

Verdrehsicherung/Führung

Führungsstange mit Joch

Werkstoff-Hinweis

RoHS konform

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Pneumatischer Anschluss

G1/8

Aufprallenergie in den Endlagen

1 J

Werkstoff Endplatte

Aluminium-Knetlegierung, eloxiert

Produktgewicht

1162 G, 1,1 G

Betriebsdruck

0,1 bis 1 MPA

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

1057 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1178 N

Bewegte Masse

516 G

Umgebungstemperatur

-20 bis 80 GC

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Bundschrauben

Stahl

Werkstoff Dichtungen

TPE-U(PUR)
