Beschreibung

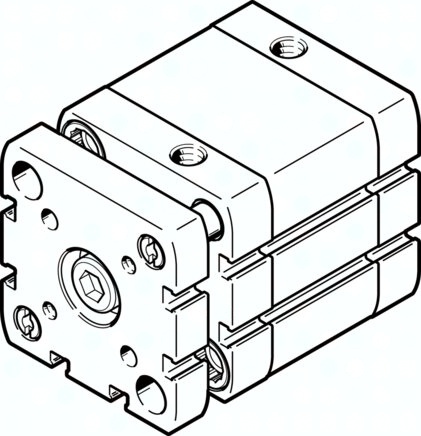

ADNGF-50-60-PPS-A ADNGF-50-60-PPS-A (574047) Kompaktzylinder
Spezifikationen
Kolben- durchmesser
50 mm
LABS-Konformität
2,80 J
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
Hub
60 MM
Betriebsdruck
1,4 bis 10 BAR
Funktionsweise
doppeltwirkend
Werkstoffhinweis
RoHS konform
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur
-20 bis 80 GC
Dämpfungslänge
6,0 MM
Basierend auf Norm
ISO 21287
Theoretische Kraft bei 6 bar, Vorlauf
1.178 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
64 G
Grundgewicht bei 0 mm Hub
687 G
Zuschlag bewegte Masse pro 10 mm Hub
29 G
Pneumatischer Anschluss
G1/8
Werkstoff Dichtungen
TPE-U(PUR)
Theoretische Kraft bei 6 bar, Rücklauf
1.057 N
Werkstoff Bundschrauben
Aluminium, eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl
Verdrehsicherung/Führung
Führungsstange mit Joch
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
287 G
Produktgewicht
1 KG
