Beschreibung

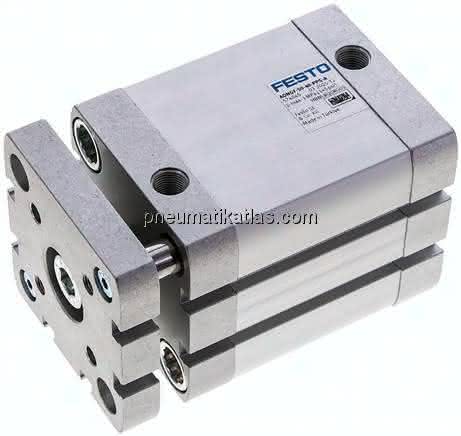

ADNGF-50-40-PPS-A ADNGF-50-40-PPS-A (574045) Kompaktzylinder
Spezifikationen
Basierend auf Norm
ISO 21287
Hub
40 MM
Kolben- durchmesser
50 mm
Betriebsdruck
1,4 bis 10 BAR
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
LABS-Konformität
2,80 J
Verdrehsicherung/Führung
Führungsstange mit Joch
Dämpfungslänge
6,0 MM
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Umgebungstemperatur
-20 bis 80 GC
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
64 G
Theoretische Kraft bei 6 bar, Rücklauf
1.057 N
Theoretische Kraft bei 6 bar, Vorlauf
1.178 N
Grundgewicht bei 0 mm Hub
687 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Zuschlag bewegte Masse pro 10 mm Hub
29 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
287 G
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Werkstoff Kolbenstange
hochlegierter Stahl
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Bundschrauben
Aluminium, eloxiert
Pneumatischer Anschluss
G1/8
Werkstoff Dichtungen
TPE-U(PUR)
Produktgewicht
0,9 KG
