Beschreibung

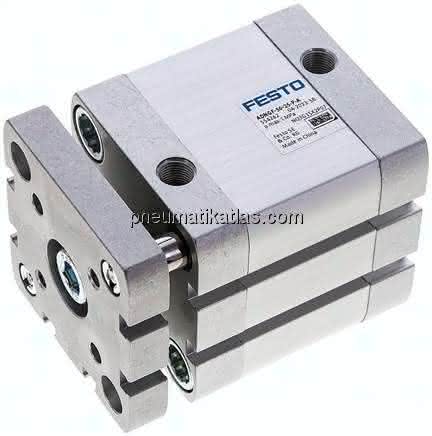

ADNGF-50-25-P-A ADNGF-50-25-P-A (554262) Kompaktzylinder
Spezifikationen
Hub
25 MM
Kolben- durchmesser
50 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
1 bis 10 BAR
Einbaulage
beliebig
Umgebungstemperatur
-20 bis 80 GC
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Basierend auf Norm
ISO 21287
Positionserkennung
für Näherungsschalter
Verdrehsicherung/Führung
Führungsstange mit Joch
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
1,00 J
Theoretische Kraft bei 6 bar, Rücklauf
1.057 N
Theoretische Kraft bei 6 bar, Vorlauf
1.178 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
287 G
Grundgewicht bei 0 mm Hub
687 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
64 G
Pneumatischer Anschluss
G1/8
Werkstoffhinweis
RoHS konform
Zuschlag bewegte Masse pro 10 mm Hub
29 G
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Bundschrauben
Aluminium, eloxiert
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Produktgewicht
0,8 KG
