Beschreibung

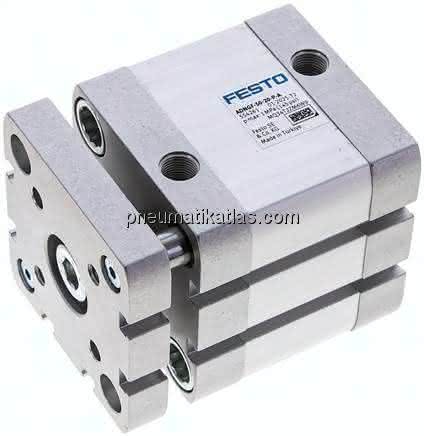

ADNGF-50-20-P-A ADNGF-50-20-P-A (554261) Kompaktzylinder
Spezifikationen
Hub
20 MM
Kolben- durchmesser
50 mm
Basierend auf Norm
ISO 21287
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Verdrehsicherung/Führung
Führungsstange mit Joch
Betriebsdruck
1 bis 10 BAR
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität
1,00 J
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur
-20 bis 80 GC
Theoretische Kraft bei 6 bar, Rücklauf
1.057 N
Theoretische Kraft bei 6 bar, Vorlauf
1.178 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
287 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
64 G
Grundgewicht bei 0 mm Hub
687 G
Zuschlag bewegte Masse pro 10 mm Hub
29 G
Pneumatischer Anschluss
G1/8
Werkstoff Bundschrauben
Aluminium, eloxiert
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Werkstoffhinweis
RoHS konform
Produktgewicht
0,75 KG
