Beschreibung

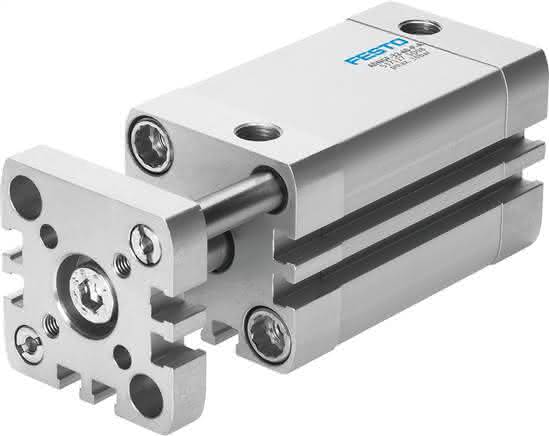

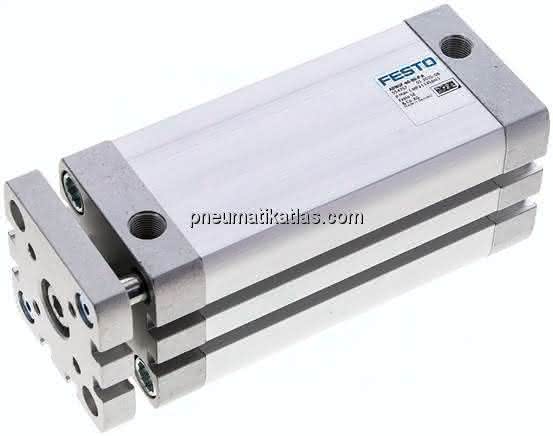

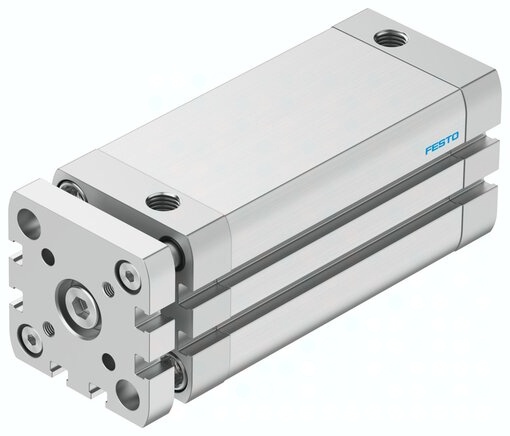

ADNGF-40-80-P-A ADNGF-40-80-P-A (554257) Kompaktzylinder
Spezifikationen
Hub
80 MM
Kolben- durchmesser
40 mm
Betriebsdruck
1 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Werkstoffhinweis
RoHS konform
Basierend auf Norm
ISO 21287
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Funktionsweise
doppeltwirkend
Positionserkennung
für Näherungsschalter
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Umgebungstemperatur
-20 bis 80 GC
Verdrehsicherung/Führung
Führungsstange mit Joch
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Rücklauf
686 N
Theoretische Kraft bei 6 bar, Vorlauf
754 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
45 G
LABS-Konformität
0,70 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
164 G
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoff Bundschrauben
Aluminium, eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl
Grundgewicht bei 0 mm Hub
430 G
Zuschlag bewegte Masse pro 10 mm Hub
17 G
Einbaulage
beliebig
Pneumatischer Anschluss
G1/8
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Produktgewicht
0,75 KG
