Beschreibung

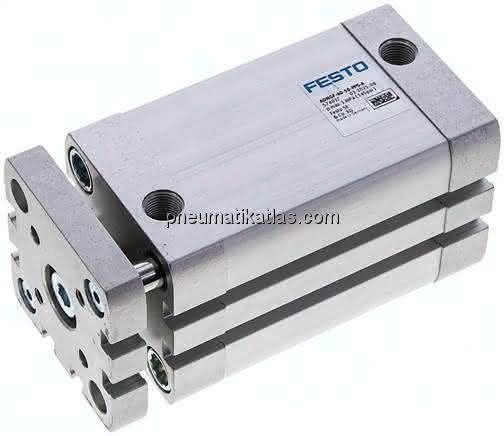

ADNGF-40-50-PPS-A ADNGF-40-50-PPS-A (574037) Kompaktzylinder
Spezifikationen
Kolben- durchmesser
40 mm
Hub
50 MM
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Basierend auf Norm
ISO 21287
Positionserkennung
für Näherungsschalter
Verdrehsicherung/Führung
Führungsstange mit Joch
Betriebsdruck
1,4 bis 10 BAR
Dämpfungslänge
5,0 MM
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Theoretische Kraft bei 6 bar, Rücklauf
686 N
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität
1,70 J
Grundgewicht bei 0 mm Hub
430 G
Theoretische Kraft bei 6 bar, Vorlauf
754 N
Umgebungstemperatur
-20 bis 80 GC
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
164 G
Zuschlag bewegte Masse pro 10 mm Hub
17 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
45 G
Pneumatischer Anschluss
G1/8
Werkstoff Bundschrauben
Aluminium, eloxiert
Werkstoffhinweis
RoHS konform
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Produktgewicht
0,65 KG
