Beschreibung

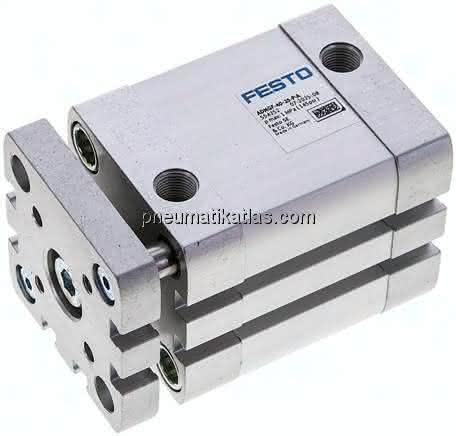

ADNGF-40-25-P-A ADNGF-40-25-P-A (554252) Kompaktzylinder
Spezifikationen
Kolben- durchmesser
40 mm
LABS-Konformität
0,70 J
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Hub
25 MM
Betriebsdruck
1 bis 10 BAR
Funktionsweise
doppeltwirkend
Werkstoffhinweis
RoHS konform
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur
-20 bis 80 GC
Basierend auf Norm
ISO 21287
Theoretische Kraft bei 6 bar, Vorlauf
754 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
45 G
Grundgewicht bei 0 mm Hub
430 G
Zuschlag bewegte Masse pro 10 mm Hub
17 G
Pneumatischer Anschluss
G1/8
Werkstoff Dichtungen
TPE-U(PUR)
Theoretische Kraft bei 6 bar, Rücklauf
686 N
Werkstoff Bundschrauben
Aluminium, eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl
Verdrehsicherung/Führung
Führungsstange mit Joch
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
164 G
Produktgewicht
0,5 KG
