Beschreibung

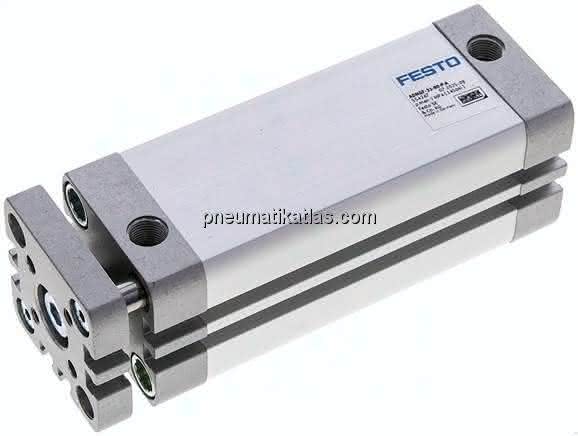

ADNGF-32-80-P-A ADNGF-32-80-P-A (554247) Kompaktzylinder
Spezifikationen
Hub
80 MM
Kolben- durchmesser
32 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
LABS-Konformität
0,40 J
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Verdrehsicherung/Führung
Führungsstange mit Joch
Betriebsdruck
1 bis 10 BAR
Theoretische Kraft bei 6 bar, Vorlauf
483 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
38 G
Grundgewicht bei 0 mm Hub
327 G
Werkstoff Dichtungen
TPE-U(PUR)
Zuschlag bewegte Masse pro 10 mm Hub
17 G
Umgebungstemperatur
-20 bis 80 GC
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
122 G
Werkstoff Kolbenstange
hochlegierter Stahl
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Werkstoff Bundschrauben
Aluminium, eloxiert
Basierend auf Norm
ISO 21287
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Werkstoffhinweis
RoHS konform
Pneumatischer Anschluss
G1/8
Produktgewicht
0,6 KG
