Beschreibung

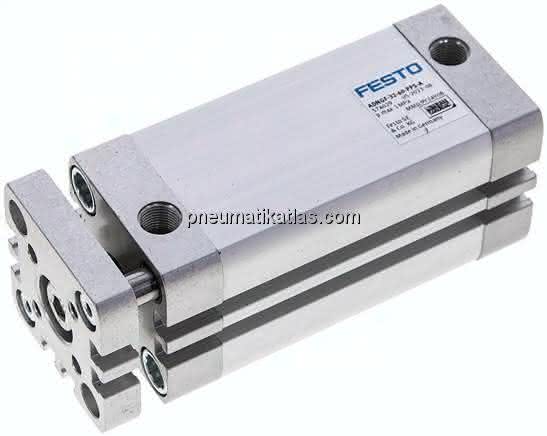

ADNGF-32-60-PPS-A ADNGF-32-60-PPS-A (574029) Kompaktzylinder
Spezifikationen
Kolben- durchmesser
32 mm
Hub
60 MM
Umgebungstemperatur
-20 bis 80 GC
Betriebsdruck
1,9 bis 10 BAR
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Verdrehsicherung/Führung
Führungsstange mit Joch
Basierend auf Norm
ISO 21287
Positionserkennung
für Näherungsschalter
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Theoretische Kraft bei 6 bar, Vorlauf
483 N
Dämpfungslänge
4,0 MM
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
38 G
Grundgewicht bei 0 mm Hub
327 G
Zuschlag bewegte Masse pro 10 mm Hub
17 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
122 G
Werkstoff Kolbenstange
hochlegierter Stahl
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Werkstoff Bundschrauben
Aluminium, eloxiert
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Pneumatischer Anschluss
G1/8
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
1,00 J
Werkstoffhinweis
RoHS konform
Werkstoff Dichtungen
TPE-U(PUR)
Produktgewicht
0,5 KG
