Beschreibung

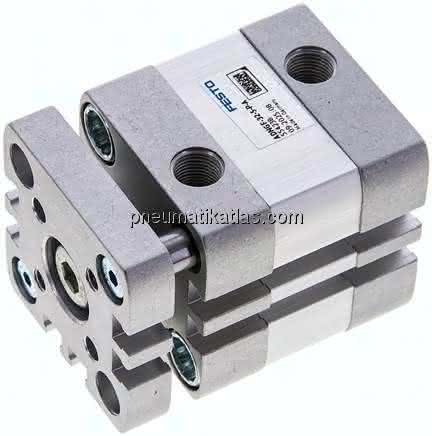

ADNGF-32-5-P-A ADNGF-32-5-P-A (554238) Kompaktzylinder
Spezifikationen
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Basierend auf Norm
ISO 21287
Hub
5 MM
Kolben- durchmesser
32 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Einbaulage
beliebig
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Positionserkennung
für Näherungsschalter
Betriebsdruck
1 bis 10 BAR
Funktionsweise
doppeltwirkend
Verdrehsicherung/Führung
Führungsstange mit Joch
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Vorlauf
483 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
122 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
38 G
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Umgebungstemperatur
-20 bis 80 GC
Pneumatischer Anschluss
G1/8
Werkstoff Kolbenstange
hochlegierter Stahl
Zuschlag bewegte Masse pro 10 mm Hub
17 G
Werkstoffhinweis
RoHS konform
Werkstoff Bundschrauben
Aluminium, eloxiert
LABS-Konformität
0,40 J
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Grundgewicht bei 0 mm Hub
327 G
Produktgewicht
0,32 KG
