Beschreibung

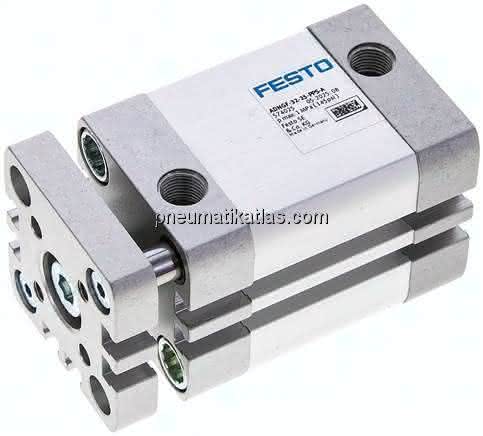

ADNGF-32-25-PPS-A ADNGF-32-25-PPS-A (574025) Kompaktzylinder
Spezifikationen
Basierend auf Norm
ISO 21287
Hub
25 MM
Kolben- durchmesser
32 mm
Betriebsdruck
1,9 bis 10 BAR
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
LABS-Konformität
1,00 J
Verdrehsicherung/Führung
Führungsstange mit Joch
Dämpfungslänge
4,0 MM
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
38 G
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Theoretische Kraft bei 6 bar, Vorlauf
483 N
Grundgewicht bei 0 mm Hub
327 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Zuschlag bewegte Masse pro 10 mm Hub
17 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
122 G
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Werkstoff Kolbenstange
hochlegierter Stahl
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Bundschrauben
Aluminium, eloxiert
Umgebungstemperatur
-20 bis 80 GC
Pneumatischer Anschluss
G1/8
Werkstoff Dichtungen
TPE-U(PUR)
Produktgewicht
0,39 KG
