Beschreibung

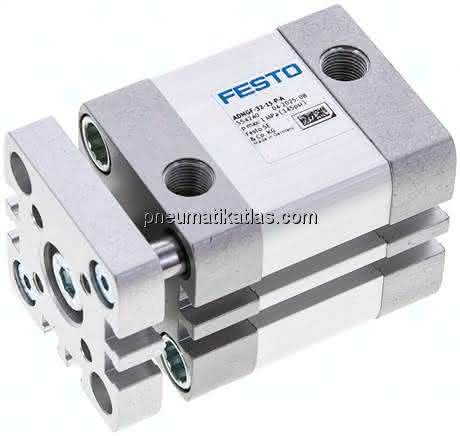

ADNGF-32-15-P-A ADNGF-32-15-P-A (554240) Kompaktzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Hub
15 MM
Kolben-Durchmesser
32 mm
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Betriebsdruck
1 bis 10 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Funktionsweise
doppeltwirkend
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-20 bis 80 GC
Produktgewicht
0,35 KG
Verdrehsicherung/Führung
Führungsstange mit Joch
Basierend auf Norm
ISO 21287
Werkstoffhinweis
RoHS konform
Werkstoff Dichtungen
TPE-U(PUR)
Aufprallenergie in den Endlagen
0,40 J
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Theoretische Kraft bei 6 bar, Vorlauf
483 N
Zuschlag bewegte Masse pro 10 mm Hub
17 G
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium, eloxiert
Bewegte Masse bei 0 mm Hub
122 G
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Gewichtszuschlag pro 10 mm Hub
38 G
Grundgewicht bei 0 mm Hub
327 G
