Beschreibung

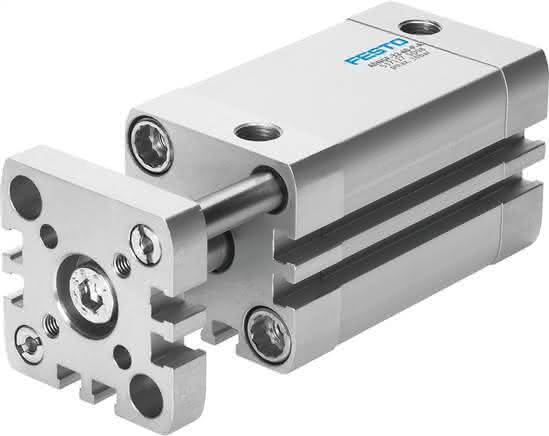

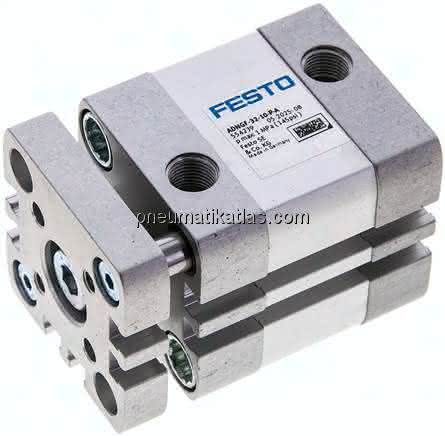

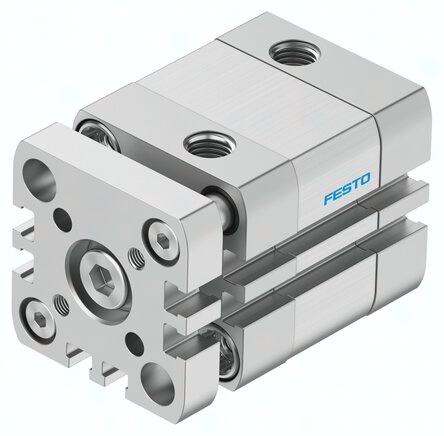

ADNGF-32-10-P-A ADNGF-32-10-P-A (554239) Kompaktzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Hub
10 MM
Kolben-Durchmesser
32 mm
Umgebungstemperatur
-20 bis 80 GC
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
KolbenKolbenstangeProfilrohr
Basierend auf Norm
ISO 21287
Positionserkennung
für Näherungsschalter
Verdrehsicherung/Führung
Führungsstange mit Joch
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Aufprallenergie in den Endlagen
0,40 J
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Vorlauf
483 N
Werkstoff Dichtungen
TPE-U(PUR)
Bewegte Masse bei 0 mm Hub
122 G
Gewichtszuschlag pro 10 mm Hub
38 G
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Grundgewicht bei 0 mm Hub
327 G
Zuschlag bewegte Masse pro 10 mm Hub
17 G
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminiumeloxiert
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoffhinweis
RoHS konform
Werkstoff Zylinderrohr
Aluminium-Knetlegierunggleiteloxiert
Betriebsdruck
1 bis 10 BAR
Einbaulage
beliebig
Gewicht
0,33 KG
