Beschreibung

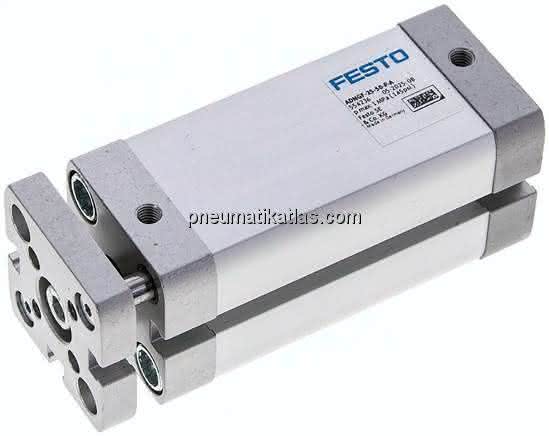

ADNGF-25-50-P-A ADNGF-25-50-P-A (554236) Kompaktzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
1 bis 10 BAR
Hub
50 MM
Umgebungstemperatur
-20 bis 80 GC
Produktgewicht
0,34 KG
Kolben-Durchmesser
25 mm
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Funktionsweise
doppeltwirkend
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Verdrehsicherung/Führung
Führungsstange mit Joch
Basierend auf Norm
ISO 21287
Werkstoffhinweis
RoHS konform
Werkstoff Dichtungen
TPE-U(PUR)
Aufprallenergie in den Endlagen
0,30 J
Theoretische Kraft bei 6 bar, Rücklauf
247 N
Theoretische Kraft bei 6 bar, Vorlauf
295 N
Zuschlag bewegte Masse pro 10 mm Hub
11 G
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium, eloxiert
Bewegte Masse bei 0 mm Hub
85 G
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Gewichtszuschlag pro 10 mm Hub
28 G
Grundgewicht bei 0 mm Hub
191 G
Einbaulage
beliebig
