ADNGF-25-40-PPS-A

(577221) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568225759Artikelnummer: K1805748

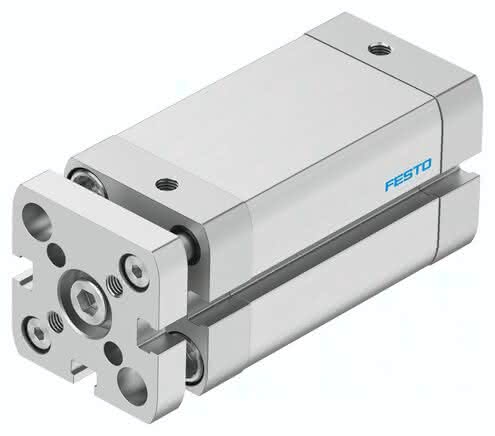

ADNGF-25-40-PPS-A (577221) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADNGF-25-40-PPS-A ADNGF-25-40-PPS-A (577221) Kompaktzylinder

Spezifikationen

Kolben-Ø

25 mm

Basierend auf Norm

ISO 21287

Einbaulage

beliebig

Hub

40 MM

Dämpfung

selbsteinstellende pneumatische Endlagendämpfung

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Profilrohr

LABS-Konformität

VDMA24364-B1/B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Positionserkennung

für Näherungsschalter

Verdrehsicherung/Führung

Führungsstange mit Joch

Werkstoff-Hinweis

RoHS konform

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Dämpfungslänge

3,5 MM

Pneumatischer Anschluss

Aufprallenergie in den Endlagen

0,3 J

Werkstoff Endplatte

Aluminium-Knetlegierung, eloxiert

Produktgewicht

339 G, 0,3 G

Betriebsdruck

0,19 bis 1 MPA

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

247 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

295 N

Bewegte Masse

138 G

Umgebungstemperatur

-20 bis 80 GC

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Bundschrauben

Stahl

Werkstoff Dichtungen

TPE-U(PUR)
