Beschreibung

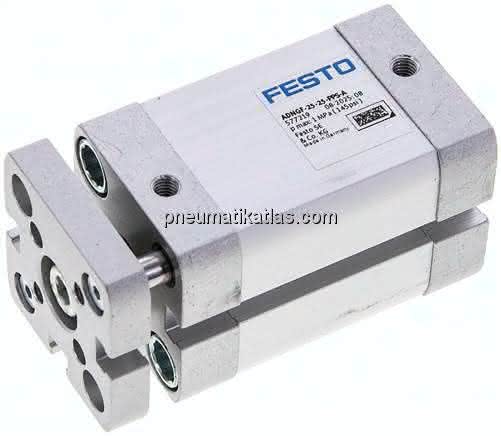

ADNGF-25-25-PPS-A ADNGF-25-25-PPS-A (577219) Kompaktzylinder
Spezifikationen
Basierend auf Norm
ISO 21287
Hub
25 MM
Kolben- durchmesser
25 mm
Betriebsdruck
1,9 bis 10 BAR
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
LABS-Konformität
0,30 J
Verdrehsicherung/Führung
Führungsstange mit Joch
Dämpfungslänge
3,5 MM
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Umgebungstemperatur
-20 bis 80 GC
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
28 G
Theoretische Kraft bei 6 bar, Rücklauf
247 N
Theoretische Kraft bei 6 bar, Vorlauf
295 N
Grundgewicht bei 0 mm Hub
191 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Zuschlag bewegte Masse pro 10 mm Hub
11 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
85 G
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Werkstoff Kolbenstange
hochlegierter Stahl
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Bundschrauben
Aluminium, eloxiert
Pneumatischer Anschluss
M5
Werkstoff Dichtungen
TPE-U(PUR)
Produktgewicht
0,26 KG
