ADNGF-12-10-P-A

(554206) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568198343Artikelnummer: K1798151

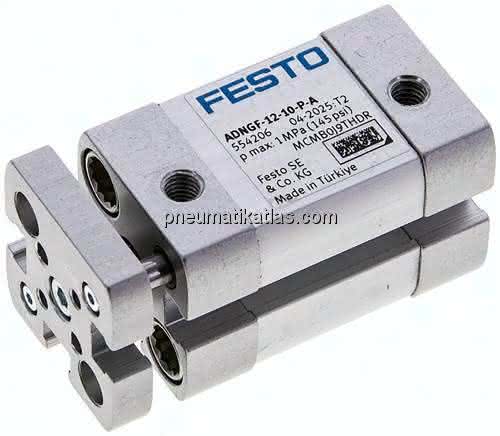

ADNGF-12-10-P-A (554206) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADNGF-12-10-P-A ADNGF-12-10-P-A (554206) Kompaktzylinder

Spezifikationen

Kolben-Ø

12 mm

Basierend auf Norm

ISO 21287

Einbaulage

beliebig

Hub

10 MM

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Profilrohr

LABS-Konformität

VDMA24364-B1/B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Positionserkennung

für Näherungsschalter

Verdrehsicherung/Führung

Führungsstange mit Joch

Werkstoff-Hinweis

RoHS konform

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Pneumatischer Anschluss

Aufprallenergie in den Endlagen

0,07 J

Werkstoff Endplatte

Aluminium-Knetlegierung, eloxiert

Produktgewicht

90 G, 0,09 G

Betriebsdruck

0,15 bis 1 MPA

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

51 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

68 N

Bewegte Masse

25 G

Umgebungstemperatur

-20 bis 80 GC

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Bundschrauben

Stahl

Werkstoff Dichtungen

TPE-U(PUR)
