Beschreibung

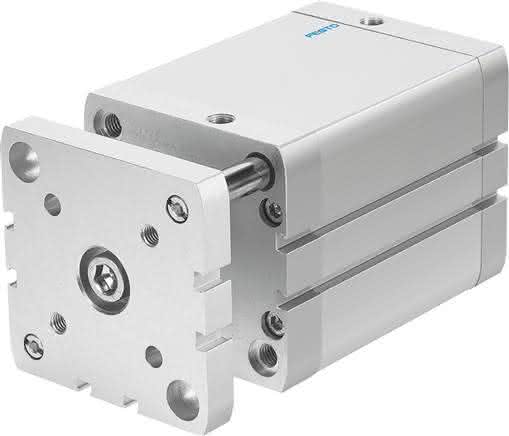

ADNGF-100-50-P-A ADNGF-100-50-P-A (554292) Kompaktzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Kolben-Durchmesser
100 mm
Hub
50 MM
Betriebsdruck
1 bis 10 BAR
Werkstoffhinweis
RoHS konform
Basierend auf Norm
ISO 21287
Verdrehsicherung/Führung
Führungsstange mit Joch
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-20 bis 80 GC
Aufprallenergie in den Endlagen
2,50 J
Theoretische Kraft bei 6 bar, Rücklauf
4.524 N
Theoretische Kraft bei 6 bar, Vorlauf
4.712 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse bei 0 mm Hub
1.089 G
Gewichtszuschlag pro 10 mm Hub
116 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Grundgewicht bei 0 mm Hub
2.673 G
Zuschlag bewegte Masse pro 10 mm Hub
43 G
Werkstoff Deckel
Aluminium-Druckguss, beschichtet
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Einbaulage
beliebig
Pneumatischer Anschluss
G1/8
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Produktgewicht
2,7 KG
