Beschreibung

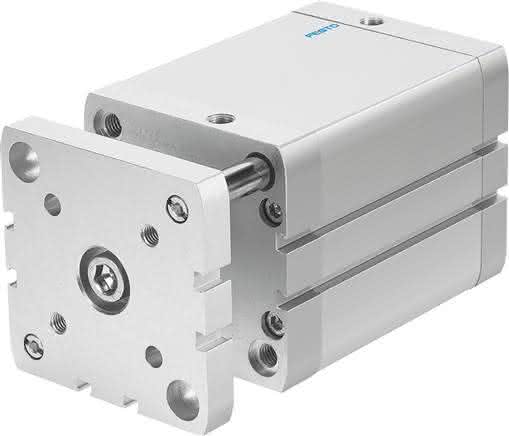

ADNGF-100-30-PPS-A ADNGF-100-30-PPS-A (577228) Kompaktzylinder
Spezifikationen
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Hub
30 MM
Kolben-Durchmesser
100 mm
Umgebungstemperatur
-20 bis 80 GC
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
KolbenKolbenstangeProfilrohr
Basierend auf Norm
ISO 21287
Positionserkennung
für Näherungsschalter
Verdrehsicherung/Führung
Führungsstange mit Joch
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Aufprallenergie in den Endlagen
2,50 J
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Vorlauf
4.712 N
Werkstoff Dichtungen
TPE-U(PUR)
Bewegte Masse bei 0 mm Hub
1.089 G
Dämpfungslänge
10,0 MM
Gewichtszuschlag pro 10 mm Hub
116 G
Theoretische Kraft bei 6 bar, Rücklauf
4.524 N
Grundgewicht bei 0 mm Hub
2.673 G
Zuschlag bewegte Masse pro 10 mm Hub
43 G
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium-Druckgussbeschichtet
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoffhinweis
RoHS konform
Werkstoff Zylinderrohr
Aluminium-Knetlegierunggleiteloxiert
Betriebsdruck
1,4 bis 10 BAR
Einbaulage
beliebig
Gewicht
2,6 KG
