Beschreibung

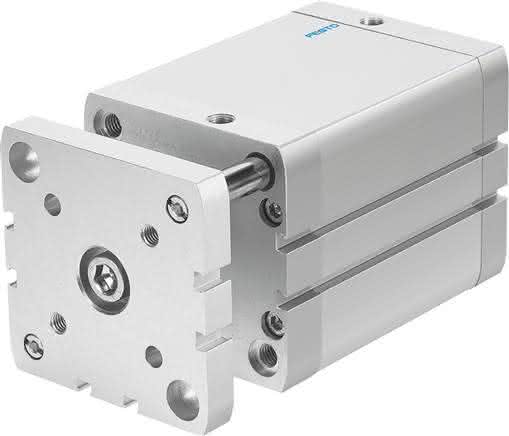

ADNGF-100-30-P-A ADNGF-100-30-P-A (554290) Kompaktzylinder
Spezifikationen
Basierend auf Norm
ISO 21287
Hub
30 MM
Kolben- durchmesser
100 mm
Betriebsdruck
1 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
LABS-Konformität
2,50 J
Verdrehsicherung/Führung
Führungsstange mit Joch
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Umgebungstemperatur
-20 bis 80 GC
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
116 G
Theoretische Kraft bei 6 bar, Rücklauf
4.524 N
Theoretische Kraft bei 6 bar, Vorlauf
4.712 N
Grundgewicht bei 0 mm Hub
2.673 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Zuschlag bewegte Masse pro 10 mm Hub
43 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
1.089 G
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Werkstoff Kolbenstange
hochlegierter Stahl
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Bundschrauben
Aluminium-Druckguss, beschichtet
Pneumatischer Anschluss
G1/8
Werkstoff Dichtungen
TPE-U(PUR)
Produktgewicht
2,5 KG
