Beschreibung

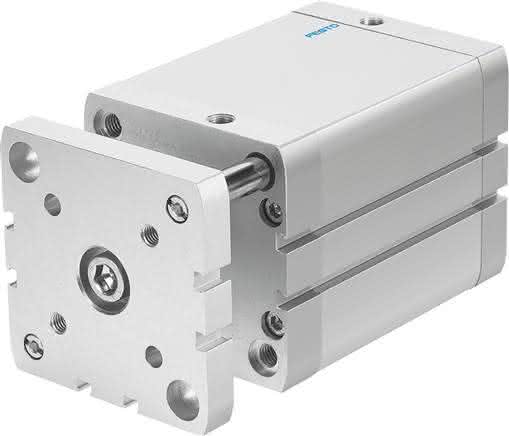

ADNGF-100-20-PPS-A ADNGF-100-20-PPS-A (577226) Kompaktzylinder
Spezifikationen
Hub
20 MM
Kolben-Durchmesser
100 mm
Basierend auf Norm
ISO 21287
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Betriebsdruck
1,4 bis 10 BAR
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Aufprallenergie in den Endlagen
2,50 J
Dämpfungslänge
10,0 MM
Theoretische Kraft bei 6 bar, Vorlauf
4.712 N
Bewegte Masse bei 0 mm Hub
1.089 G
Theoretische Kraft bei 6 bar, Rücklauf
4.524 N
Gewichtszuschlag pro 10 mm Hub
116 G
Grundgewicht bei 0 mm Hub
2.673 G
Zuschlag bewegte Masse pro 10 mm Hub
43 G
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium-Druckguss, beschichtet
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Verdrehsicherung/Führung
Führungsstange mit Joch
Umgebungstemperatur
-20 bis 80 GC
Werkstoffhinweis
RoHS konform
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Produktgewicht
2,4 KG
