ADN-S-63-20-I-P-A

(5132666) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568299545Artikelnummer: K1811521

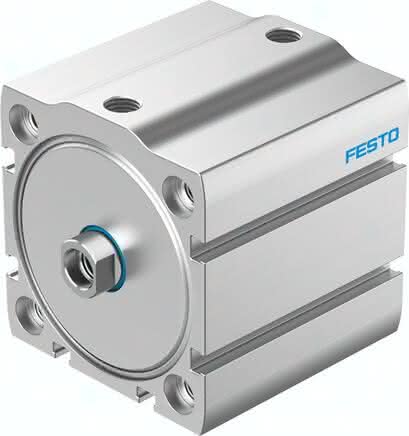

ADN-S-63-20-I-P-A (5132666) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-S-63-20-I-P-A ADN-S-63-20-I-P-A (5132666) Kompaktzylinder

Spezifikationen

Kolben-Ø

63 mm

Einbaulage

beliebig

Hub

20 MM

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Kolbenstange

LABS-Konformität

VDMA24364-B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Kolbenstangenende

Innengewinde

Positionserkennung

für Näherungsschalter

Werkstoff-Hinweis

RoHS konform

Symbol

991217

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Zubehör

Pneumatischer Anschluss

G1/8

Aufprallenergie in den Endlagen

1,3 J

Bewegte Masse bei 0 mm Hub

151 G

Gewichtszuschlag pro 10 mm Hub

77 G

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Produktgewicht

0,65 KG

Zuschlag bewegte Masse pro 10 mm Hub

16 G

Betriebsdruck

0,04 bis 1 MPA

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

1750 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1870 N

Umgebungstemperatur

0 bis 80 GC

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Varianten

einseitige Kolbenstange

Grundgewicht bei 0 mm Hub

499 G
