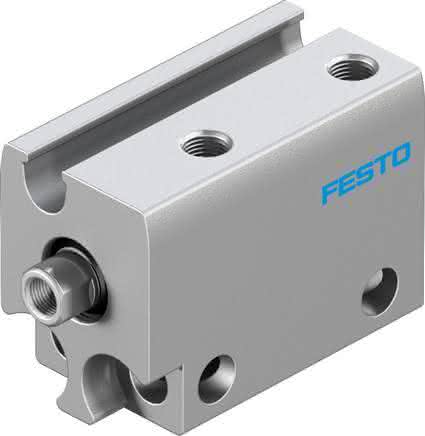

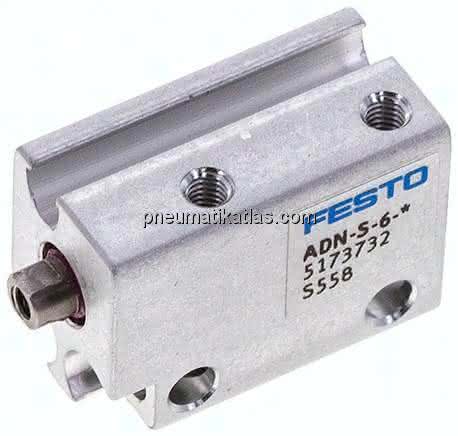

ADN-S-6-5-I-A

(5173732) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568420161Artikelnummer: K1810705

ADN-S-6-5-I-A (5173732) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-S-6-5-I-A ADN-S-6-5-I-A (5173732) Kompaktzylinder

Spezifikationen

Hub

5 MM

Kolben- durchmesser

6 mm

Betriebsdruck

1,5 bis 8 BAR

Dämpfung

keine Dämpfung

Betriebsdruck Mpa

0,15 bis 0,8 MPA

Kolbenstangenende

Innengewinde

LABS-Konformität

0,006 J

Einbaulage

beliebig

Varianten

einseitige Kolbenstange

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Kolben, Kolbenstange

Positionserkennung

für Näherungsschalter

Werkstoffhinweis

RoHS konform

Theoretische Kraft bei 6 bar, Rücklauf

9,4 N

Theoretische Kraft bei 6 bar, Vorlauf

17 N

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

mit Durchgangsbohrung

Hinweis zum Betriebs- und Steuermedium-1

1 - niedrige Korrosionsbeanspruchung

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoff Dynamische Dichtungen

NBR, TPE-U(PU)

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Umgebungstemperatur

-10 bis 60 GC

Bewegte Masse

1,6 G

Pneumatischer Anschluss

Werkstoffhinweis-1

Aluminium-Knetlegierung, eloxiert

Produktgewicht

0,014 KG
