Beschreibung

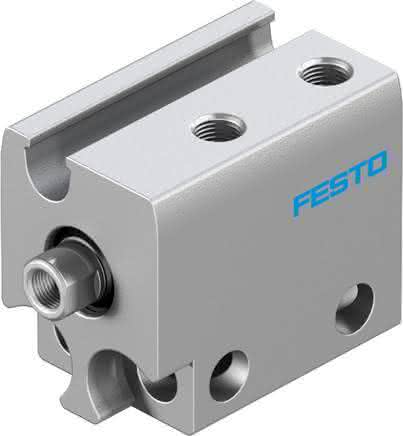

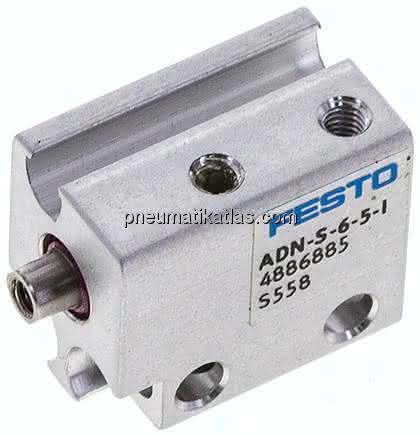

ADN-S-6-5-I ADN-S-6-5-I (4886885) Kompaktzylinder
Spezifikationen
Betriebsdruck Mpa
0,15 bis 0,8 MPA
Hub
5 MM
Kolben-Durchmesser
6 mm
Dämpfung
keine Dämpfung
Einbaulage
beliebig
Kolbenstangenende
Innengewinde
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange
Varianten
einseitige Kolbenstange
Betriebsdruck
1,5 bis 8 BAR
Aufprallenergie in den Endlagen
0,006 J
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoffhinweis
RoHS konform
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur
-10 bis 60 GC
Theoretische Kraft bei 6 bar, Rücklauf
9,4 N
Theoretische Kraft bei 6 bar, Vorlauf
17 N
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Bewegte Masse
1,5 G
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss
M3
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Produktgewicht
9,2 G, 0,012 G
