ADN-S-6-10-I

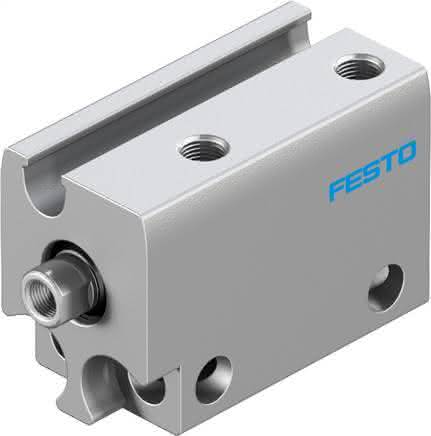

(4886886) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568419028Artikelnummer: K1810609

ADN-S-6-10-I (4886886) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-S-6-10-I ADN-S-6-10-I (4886886) Kompaktzylinder

Spezifikationen

Kolben-Ø

6 mm

Einbaulage

beliebig

Hub

10 MM

Dämpfung

keine Dämpfung

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Kolbenstange

LABS-Konformität

VDMA24364-B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Kolbenstangenende

Innengewinde

Werkstoff-Hinweis

RoHS konform

Symbol

991215

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Durchgangsbohrung

Pneumatischer Anschluss

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Aufprallenergie in den Endlagen

0,006 J

Werkstoff Gehäuse

eloxiert

Produktgewicht

15 G, 0,014 G

Betriebsdruck

0,2 bis 0,8 MPA

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

09. Apr N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

17 N

Bewegte Masse

02. Mrz G

Umgebungstemperatur

60 GC

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Varianten

einseitige Kolbenstange
