Beschreibung

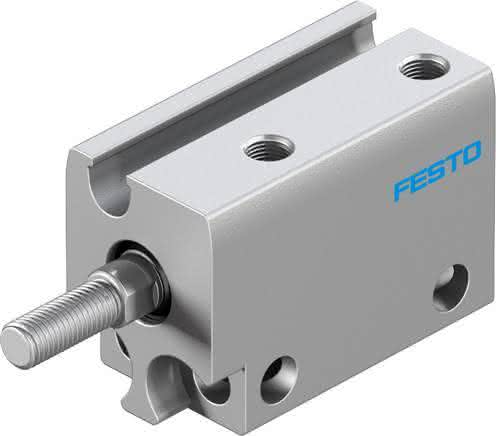

ADN-S-6-10-A ADN-S-6-10-A (8080596) Kompaktzylinder
Spezifikationen
Dämpfung
keine Dämpfung
Hub
10 MM
Kolben-Durchmesser
6 mm
Umgebungstemperatur
-10 bis 60 GC
Betriebsdruck Mpa
0,15 bis 0,8 MPA
Funktionsweise
doppeltwirkend
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
KolbenKolbenstange
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Aufprallenergie in den Endlagen
0,006 J
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Vorlauf
17 N
Theoretische Kraft bei 6 bar, Rücklauf
9,4 N
Bewegte Masse
2,3 G
Pneumatischer Anschluss
M3
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dynamische Dichtungen
NBRTPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoffhinweis
RoHS konform
Werkstoff Gehäuse
Aluminium-Knetlegierungeloxiert
Befestigungsart
mit Durchgangsbohrung
Betriebsdruck
1,5 bis 8 BAR
Einbaulage
beliebig
Gewicht
0,015 KG
Produktgewicht
15,0 G
