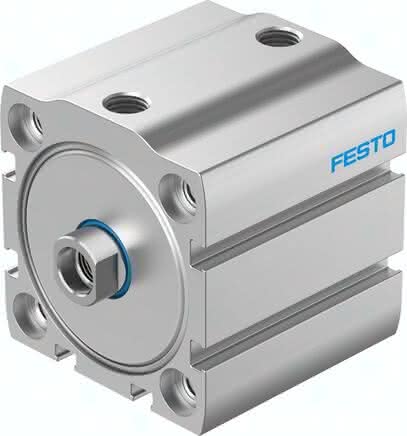

ADN-S-50-15-I-P-A-F1A

(8142899) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568571634Artikelnummer: K1813954

ADN-S-50-15-I-P-A-F1A (8142899) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-S-50-15-I-P-A-F1A ADN-S-50-15-I-P-A-F1A (8142899) Kompaktzylinder

Spezifikationen

Kolben-Ø

50 mm

Einbaulage

beliebig

Hub

15 MM

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Kolbenstange

LABS-Konformität

VDMA24364-B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Kolbenstangenende

Innengewinde

Positionserkennung

für Näherungsschalter

Werkstoff-Hinweis

RoHS konform

Symbol

991217

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Innengewinde

Eignung zur Produktion von Li-Ionen Batterien

Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)

Pneumatischer Anschluss

G1/8

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Aufprallenergie in den Endlagen

1 J

Bewegte Masse bei 0 mm Hub

104 G

Gewichtszuschlag pro 10 mm Hub

63 G

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Produktgewicht

0,41 KG

Zuschlag bewegte Masse pro 10 mm Hub

16 G

Betriebsdruck

0,04 bis 1 MPA

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

1057 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1178 N

Umgebungstemperatur

80 GC

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Varianten

einseitige Kolbenstange

Grundgewicht bei 0 mm Hub

324 G
