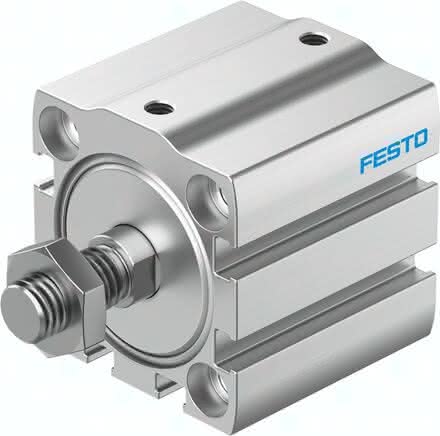

ADN-S-32-10-A-P-A

(8091457) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568301446Artikelnummer: K1812451

ADN-S-32-10-A-P-A (8091457) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-S-32-10-A-P-A ADN-S-32-10-A-P-A (8091457) Kompaktzylinder

Spezifikationen

Kolben-Ø

32 mm

Hub

10 MM

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Betriebsdruck

0,06 bis 1 MPA

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Kolbenstange

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Einbaulage

beliebig

Symbol

991217

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Aufprallenergie in den Endlagen

0,4 J

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

415 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

483 N

Bewegte Masse bei 0 mm Hub

37 G

Pneumatischer Anschluss

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Zuschlag bewegte Masse pro 10 mm Hub

9 G

Grundgewicht bei 0 mm Hub

117 G

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Gewichtszuschlag pro 10 mm Hub

36 G

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Werkstoff-Hinweis

RoHS konform

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

Umgebungstemperatur

80 GC

LABS-Konformität

VDMA24364-B2-L

Befestigungsart

mit Zubehör

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Produktgewicht

0,17 KG
