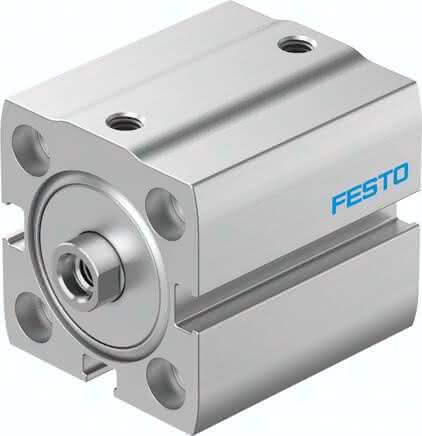

ADN-S-25-50-I-P-A

(8076344) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568299972Artikelnummer: K1811873

ADN-S-25-50-I-P-A (8076344) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-S-25-50-I-P-A ADN-S-25-50-I-P-A (8076344) Kompaktzylinder

Spezifikationen

Hub

50 MM

Kolben-Ø

25 mm

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Einbaulage

beliebig

Funktionsweise

doppeltwirkend

Kolbenstangenende

Innengewinde

Konstruktiver Aufbau

Kolbenstange

Positionserkennung

für Näherungsschalter

Symbol

991217

Varianten

einseitige Kolbenstange

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

Befestigungsart

mit Zubehör

Aufprallenergie in den Endlagen

0,3 J

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Bewegte Masse bei 0 mm Hub

25 G

LABS-Konformität

VDMA24364-B2-L

Zuschlag bewegte Masse pro 10 mm Hub

6 G

Pneumatischer Anschluss

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

247 N

Werkstoff-Hinweis

RoHS konform

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

295 N

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Grundgewicht bei 0 mm Hub

88 G

Gewichtszuschlag pro 10 mm Hub

30 G

Betriebsdruck

0,06 bis 1 MPA

Umgebungstemperatur

80 GC

Produktgewicht

0,23 KG
