Beschreibung

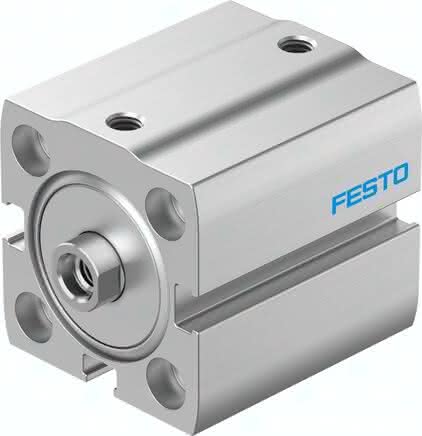

ADN-S-25-50-I-P ADN-S-25-50-I-P (8076345) Kompaktzylinder
Spezifikationen
Kolben-Ø
25 mm
Hub
50 MM
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Kolbenstangenende
Innengewinde
Konstruktiver Aufbau
Kolbenstange
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Symbol
991227
Einbaulage
beliebig
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Funktionsweise
doppeltwirkend
Varianten
einseitige Kolbenstange
Befestigungsart
mit Zubehör
Aufprallenergie in den Endlagen
0,18 J
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 5 nach ISO 14644-1
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
247 N
Werkstoff Dynamische Dichtungen
NBR
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
295 N
Werkstoff-Hinweis
RoHS konform
Betriebsdruck
0,06 bis 1 MPA
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Bewegte Masse bei 0 mm Hub
17 G
LABS-Konformität
VDMA24364-B2-L
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Grundgewicht bei 0 mm Hub
70 G
Gewichtszuschlag pro 10 mm Hub
30 G
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Umgebungstemperatur
80 GC
Produktgewicht
0,21 KG
