ADN-S-25-5-A-P-A-F1A

(8142826) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568571115Artikelnummer: K1813864

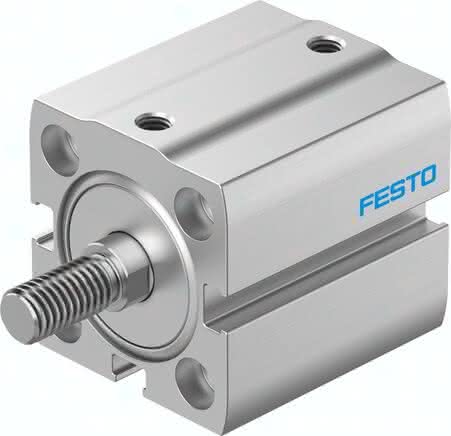

ADN-S-25-5-A-P-A-F1A (8142826) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-S-25-5-A-P-A-F1A ADN-S-25-5-A-P-A-F1A (8142826) Kompaktzylinder

Spezifikationen

Kolben-Ø

25 mm

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Einbaulage

beliebig

Hub

5 MM

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Kolbenstange

Positionserkennung

für Näherungsschalter

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Befestigungsart

mit Innengewinde

Kolbenstangenende

Außengewinde

LABS-Konformität

VDMA24364-B2-L

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Umgebungstemperatur

80 GC

Symbol

991217

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Pneumatischer Anschluss

Varianten

einseitige Kolbenstange

Werkstoff-Hinweis

RoHS konform

Eignung zur Produktion von Li-Ionen Batterien

Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)

Aufprallenergie in den Endlagen

0,3 J

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

247 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

295 N

Bewegte Masse bei 0 mm Hub

25 G

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Zuschlag bewegte Masse pro 10 mm Hub

6 G

Grundgewicht bei 0 mm Hub

88 G

Gewichtszuschlag pro 10 mm Hub

30 G

Betriebsdruck

0,06 bis 1 MPA

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Produktgewicht

0,105 KG
