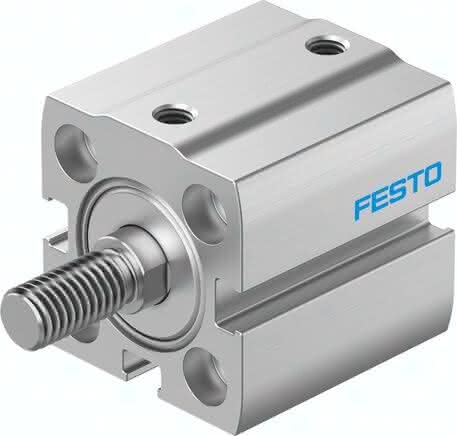

ADN-S-20-15-A-P-A

(8091446) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568301408Artikelnummer: K1812440

ADN-S-20-15-A-P-A (8091446) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-S-20-15-A-P-A ADN-S-20-15-A-P-A (8091446) Kompaktzylinder

Spezifikationen

Kolben-Ø

20 mm

Konstruktiver Aufbau

Kolbenstange

LABS-Konformität

VDMA24364-B2-L

Hub

15 MM

Werkstoff-Hinweis

RoHS konform

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

Einbaulage

beliebig

Befestigungsart

mit Zubehör

Betriebsdruck

0,06 bis 1 MPA

Kolbenstangenende

Außengewinde

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Positionserkennung

für Näherungsschalter

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Funktionsweise

doppeltwirkend

Pneumatischer Anschluss

Produktgewicht

0,11 KG

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Symbol

991217

Aufprallenergie in den Endlagen

0,2 J

Varianten

einseitige Kolbenstange

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Bewegte Masse bei 0 mm Hub

18 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

141 N

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Zuschlag bewegte Masse pro 10 mm Hub

6 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

188 N

Grundgewicht bei 0 mm Hub

65 G

Gewichtszuschlag pro 10 mm Hub

26 G

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Umgebungstemperatur

80 GC

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei
