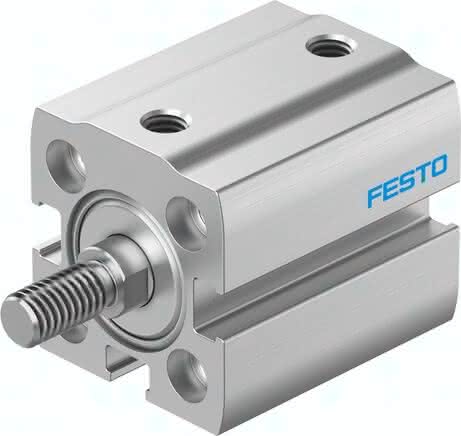

ADN-S-16-25-A-P-A ADN-S-16-25-A-P-A (8091675) Kompaktzylinder
Spezifikationen
Kolben-Ø
16 mm
Symbol
991217
Betriebsdruck
0,1 bis 1 MPA
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Funktionsweise
doppeltwirkend
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolbenstange
Werkstoff-Hinweis
RoHS konform
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Befestigungsart
mit Zubehör
Einbaulage
beliebig
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Werkstoff Dynamische Dichtungen
TPE-U(PU)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 5 nach ISO 14644-1
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Hub
25 MM
Bewegte Masse bei 0 mm Hub
11 G
Zuschlag bewegte Masse pro 10 mm Hub
4 G
Umgebungstemperatur
80 GC
Produktgewicht
0,09 KG
Aufprallenergie in den Endlagen
0,15 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
90 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
121 N
Grundgewicht bei 0 mm Hub
42 G
Gewichtszuschlag pro 10 mm Hub
18 G
