Beschreibung

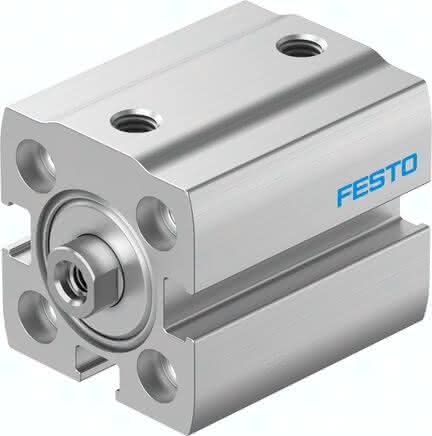

ADN-S-16-20-I-P ADN-S-16-20-I-P (8076401) Kompaktzylinder
Spezifikationen
Kolben-Ø
16 mm
Symbol
991227
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Funktionsweise
doppeltwirkend
Kolbenstangenende
Innengewinde
Konstruktiver Aufbau
Kolbenstange
Werkstoff-Hinweis
RoHS konform
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Varianten
einseitige Kolbenstange
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Dynamische Dichtungen
NBR
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Betriebsdruck
0,1 bis 1 MPA
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 5 nach ISO 14644-1
Hub
20 MM
Aufprallenergie in den Endlagen
0,1 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
90 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
121 N
Bewegte Masse bei 0 mm Hub
6 G
Zuschlag bewegte Masse pro 10 mm Hub
4 G
Grundgewicht bei 0 mm Hub
32,5 G
Gewichtszuschlag pro 10 mm Hub
18 G
Befestigungsart
mit Zubehör
Einbaulage
beliebig
Pneumatischer Anschluss
M5
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B2-L
Umgebungstemperatur
80 GC
Produktgewicht
0,07 KG
