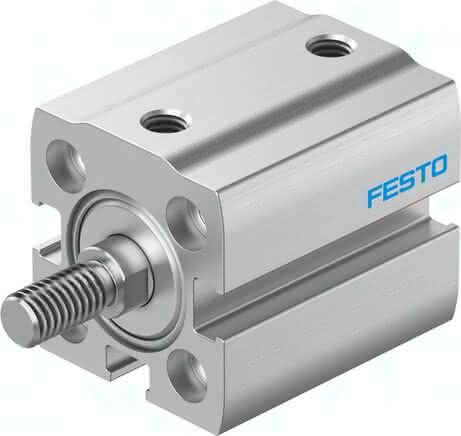

ADN-S-16-15-A-P-A-F1A

(8142737) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568570767Artikelnummer: K1813851

ADN-S-16-15-A-P-A-F1A (8142737) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-S-16-15-A-P-A-F1A ADN-S-16-15-A-P-A-F1A (8142737) Kompaktzylinder

Spezifikationen

Kolben-Ø

16 mm

Konstruktiver Aufbau

Kolbenstange

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Betriebsdruck

0,1 bis 1 MPA

Kolbenstangenende

Außengewinde

Symbol

991217

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Funktionsweise

doppeltwirkend

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Werkstoff-Hinweis

RoHS konform

LABS-Konformität

VDMA24364-B2-L

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Aufprallenergie in den Endlagen

0,15 J

Befestigungsart

mit Innengewinde

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

90 N

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Einbaulage

beliebig

Zuschlag bewegte Masse pro 10 mm Hub

4 G

Grundgewicht bei 0 mm Hub

42 G

Pneumatischer Anschluss

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

121 N

Bewegte Masse bei 0 mm Hub

11 G

Gewichtszuschlag pro 10 mm Hub

18 G

Hub

15 MM

Umgebungstemperatur

80 GC

Produktgewicht

0,07 KG

Eignung zur Produktion von Li-Ionen Batterien

Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
