Beschreibung

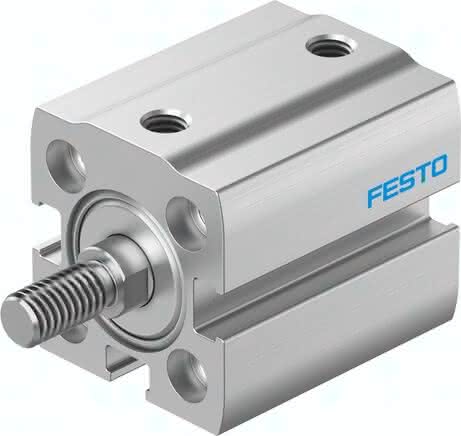

ADN-S-16-15-A-P-A ADN-S-16-15-A-P-A (8091667) Kompaktzylinder
Spezifikationen
Kolben-Ø
16 mm
Konstruktiver Aufbau
Kolbenstange
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Betriebsdruck
0,1 bis 1 MPA
Befestigungsart
mit Zubehör
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Einbaulage
beliebig
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Pneumatischer Anschluss
M5
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 5 nach ISO 14644-1
Symbol
991217
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Aufprallenergie in den Endlagen
0,15 J
Werkstoff Dynamische Dichtungen
TPE-U(PU)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
90 N
Werkstoff-Hinweis
RoHS konform
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
121 N
LABS-Konformität
VDMA24364-B2-L
Bewegte Masse bei 0 mm Hub
11 G
Zuschlag bewegte Masse pro 10 mm Hub
4 G
Grundgewicht bei 0 mm Hub
42 G
Gewichtszuschlag pro 10 mm Hub
18 G
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Hub
15 MM
Umgebungstemperatur
80 GC
Produktgewicht
0,07 KG
