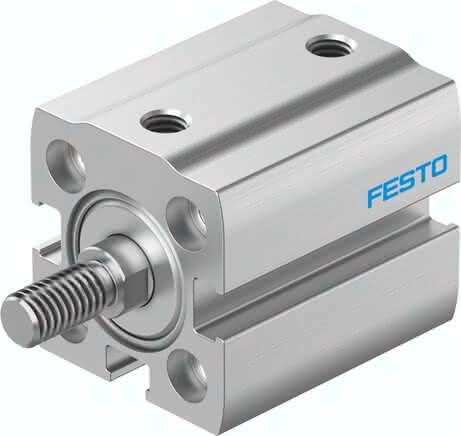

ADN-S-16-15-A-P

(8091677) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568461775Artikelnummer: K1812486

ADN-S-16-15-A-P (8091677) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-S-16-15-A-P ADN-S-16-15-A-P (8091677) Kompaktzylinder

Spezifikationen

Kolben-Ø

16 mm

Symbol

991227

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Funktionsweise

doppeltwirkend

Kolbenstangenende

Außengewinde

Konstruktiver Aufbau

Kolbenstange

Werkstoff-Hinweis

RoHS konform

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Varianten

einseitige Kolbenstange

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Dynamische Dichtungen

NBR

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Betriebsdruck

0,1 bis 1 MPA

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Hub

15 MM

Aufprallenergie in den Endlagen

0,1 J

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

90 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

121 N

Bewegte Masse bei 0 mm Hub

6 G

Zuschlag bewegte Masse pro 10 mm Hub

4 G

Grundgewicht bei 0 mm Hub

32,5 G

Gewichtszuschlag pro 10 mm Hub

18 G

Befestigungsart

mit Zubehör

Einbaulage

beliebig

Pneumatischer Anschluss

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

LABS-Konformität

VDMA24364-B2-L

Umgebungstemperatur

80 GC

Produktgewicht

0,065 KG
